    液壓系統中設計比O形圈更簡單的方型密封圈DSF
來源:廣東東晟密封件科技有限公司更新時間:2016-02-26
大家都知道截面為o型的o型密封圈,在液壓系統中最常見也就是o型密封圈了。各位可能沒有太去注意過,其實有一種密封件設計比o形圈更簡單,密封的效果更高一籌的固定用密封圈(靜密封)——方型密封圈又稱矩形密封件。

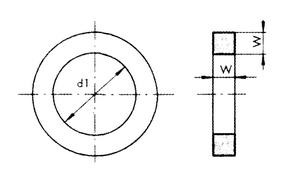

方形密封圈(矩形密封件)的結構截面切面(輪廓)圖
方型密封圈截面切面(輪廓)為方形或正方形,又稱矩形密封件。它是由尺寸精密垢彈性管材,切割而成的;也可以填充式模壓成型。其表征尺寸為內徑d1及載面尺寸w。


方形密封圈與o型密封圈的截面比較圖
方型密封圈可以獲得更為均勻的壓力分布,因而在相同的溝槽尺寸中,方型密封件與o形圈比較,其截面尺寸W可以減小,如圈所示那樣。它的壓縮率可以降低到8%-14%,而O形圈為12%-30%
方型密封圈與o型密封圈的截面尺寸的比較表
| O型密封圈d2 | 方形密封圈w |
| 1.80(1.78) | -1.68 |
| 2.65(2.62) | -2.51 |
| 3.55(3.53) | -3.4 |
| 5.30(5.33) | -5.16 |
| 6.99(7.00) | -6.73 |
| 注括號內為美國標準 | |
